OPÉRATION :

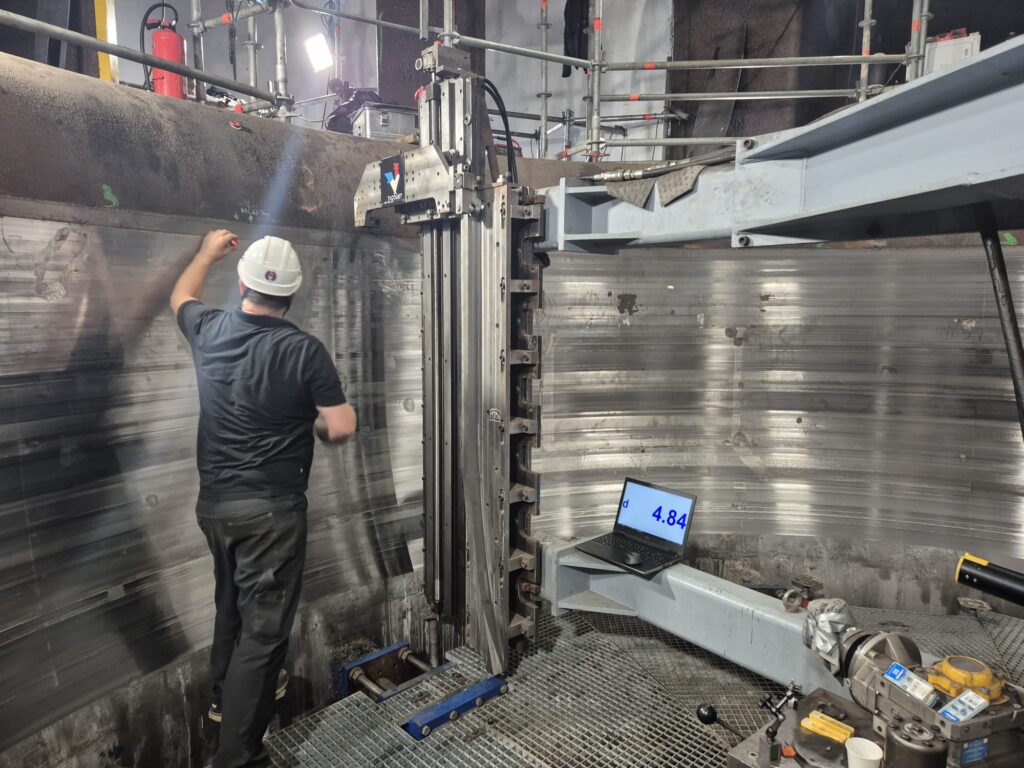

Usinage d’un manteau de roue Kaplan Ø6686 mm

• Étape 1 : Relevé de la géométrie existante pour copier précisément les profils cylindriques et sphériques.

• Étape 2 : Usinage par enlèvement de matière de 3 mm au rayon sur une hauteur totale de 1 700 mm.

• Étape 3 : Contrôle métrologique final pour validation des tolérances serrées sur ce diamètre : ± 0,1 mm au rayon.

• Objectif : Agrandir la chambre de la roue tout en conservant la forme hydraulique initiale avec un état de surface à Ra 3,2.
