OPÉRATION :

Reprise de portées et de surfaces d’appui sur turbine

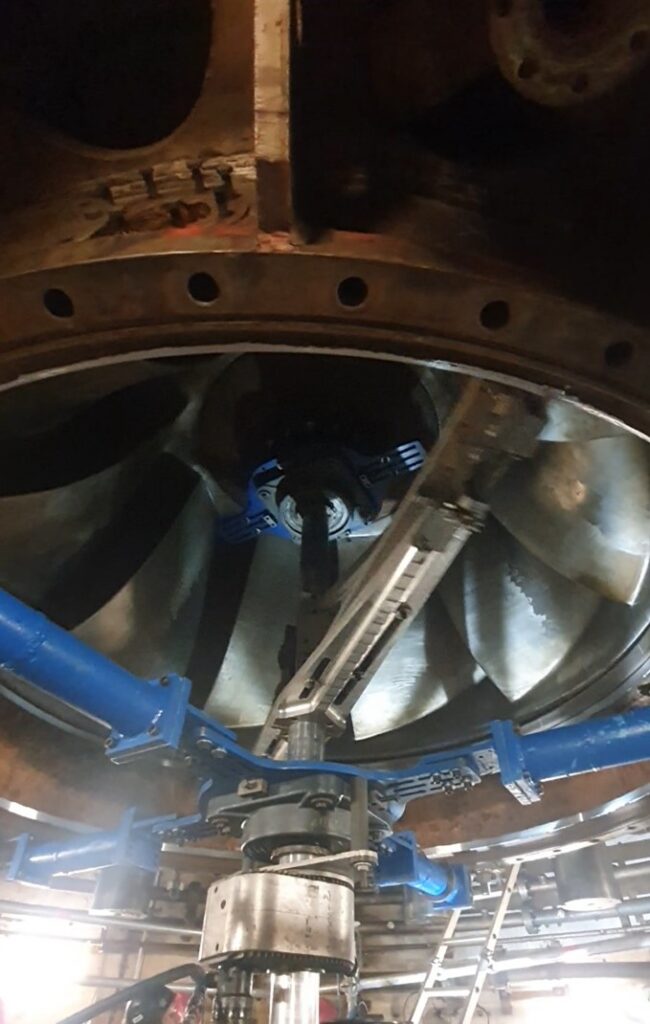

• Étape 1 : Usinage de finition après rechargement sur deux portées critiques : Ø 2816 H7 et Ø 2872 H7.

• Étape 2 : Dressage de la face d’appui (perpendiculaire au Ø 2875) avec un enlèvement de matière de 1 à 3 mm.

• Étape 3 : Contre-perçage et taraudage de 12 trous M16 pour la fixation de la nouvelle pièce d’usure.

• Objectif : Garantir l’étanchéité et le centrage de la pièce d’usure avec une coaxialité de 0,4 mm et une perpendicularité de 0,2 mm.
